產品說明：
該閉路循環機組因其工作原理及結構上的特點使其在化工、制藥等行業得到了廣泛應用。

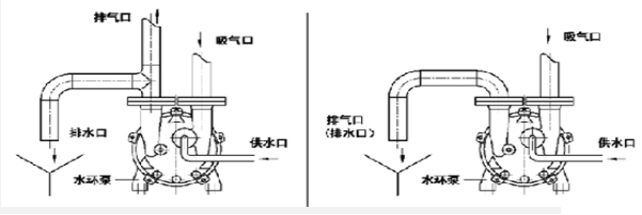

在一般情況下，液環真空泵的工作液為水且多采用直排方式。

液環真空泵排出的水進入大的循環水池或直接排走。這種供水及排水方式連接方便，使用簡單，在實際應用中被較多地采用。
但是如果被抽除的介質含有有機溶劑、有毒物質時，就存在以下缺點：
1、因液環泵在抽除氣體時，被抽氣體與工作液混合，排水口排出的水中含有部分有機溶劑、有毒物質，由于水的排放量大對環境產生大量污染。
2、含有有機溶劑、有毒物質的水會釋放出有害氣體，加重了對環境的污染。
3、被抽除的有機溶劑不易回收而被浪費掉。

   鑒于以上問題，越來越多的化工、制藥企業采用了水環式真空泵閉路循環系統。

閉路循環系統主要特點如下：
1、機組作為成套設備供貨，包括氣液分離器、冷凝器（換熱器）、機架、儀表、閥門、內部管線等附件，更便利于用戶的安裝，可大大縮 短用戶的安裝周期。
2、工作液可采用水或各種化工溶劑等，大大減小了化工企業對環境的污染。
3、如采用所抽除介質作為工作液時，可回收所抽除的介質。
4、根據用戶的入口條件、冷卻水的條件、排氣口的條件等進行設計，屬于非標準產品。
工作原理：
液環真空泵/壓縮機閉路循環系統主要部件：

液環真空泵/壓縮機    氣液分離器     換熱器    儀表與閥門     共用底盤    內部管線
最基本的2BW系列液環真空泵/壓縮機閉路循環系統如圖

被抽氣體從吸氣口進入液環真空泵/壓縮機，經液環真空泵/壓縮機壓縮后與部分工作液一起進入氣液分離器，在氣液分離器內氣液兩相得到分離，氣體從排氣口排出，工作液經換熱器被液環泵/壓縮機吸入進行循環使用。
液環泵在工作過程中會產生熱量，主要熱量包括：真空泵/壓縮機的無效功率；吸入氣體溫度較高帶來的熱量；吸入氣體含有可疑性氣體在壓縮過程中釋放出的相變熱。換熱器的主要作用是通過冷熱水冷卻工作液，使工作液溫度保持在合理的范圍之內。

在使用中可根據實際情況選擇安裝一下附件：
1、吸氣口真空止回閥  為防止真空泵/壓縮機停機時返流，一般需在泵的入口處安裝真空止回閥或氣動閥門等。
2、吸氣口真空表或壓力傳感器  為便于觀察泵吸氣口的壓力，可在泵吸氣口安裝真空表。如需根據吸入壓力進行控制動作， 應在泵吸氣口安裝壓力傳感器。
3、吸氣口過濾器  如系統及管路中可能會有異物進入泵內，應在泵吸氣口安裝過濾器或濾網。
4、分離器溢流閥  可將多余的工作液從氣液分離器中排出。
5、分離器補液口  如工作液不足時可從補液口適當補充工作液。
6、分離器液位計  可觀察分離器內的也為，如需液位自動控制，則應安裝信號輸出的液位計、自動溢流或補液裝置。
7、分離器壓力表  如分離器內可能出現壓力，應在分離器上安裝壓力表。
8、溫度計或溫度傳感器  如需觀察工作液入口溫度，應在工作液管路中安裝溫度計。如需根據工作液溫度進行控制動作，   應在工作液管路中安裝溫度傳感器。
9、工作液增壓泵  如泵的工作液供應不足或工作管路阻力較大時可安裝工作液增壓泵。
10、工作液控制閥門  如工作液供應可能會過大時應在工作管路中安裝控制閥門。
11、汽蝕保護管路  如真空泵的吸入壓力接近工作液的飽和蒸汽壓，應在真空泵與分離器之間安裝汽蝕保護管路。
12、平衡管路閥門   如作為壓縮機使用時，應在壓縮機的吸排氣管路之間安裝平衡管路及相應閥門附件。
13、吸氣管路、排氣管路、工作液管路截止閥   如液環真空泵/壓縮機設計為多臺泵并進使用，共用分離器時，應在吸氣管路、排氣管路、工作液管路安裝截止閥。

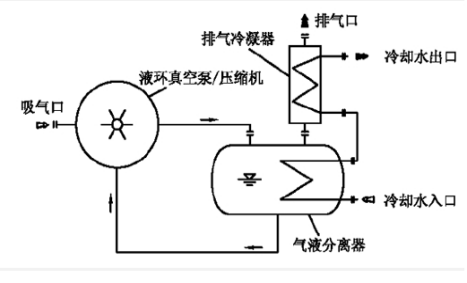

14、排氣冷凝器 如需對排氣口可疑性氣體進行捕集或回收，可在氣液分離器排氣口安裝冷凝器。如圖所示。
